Пожаробезопасность и спецтехника

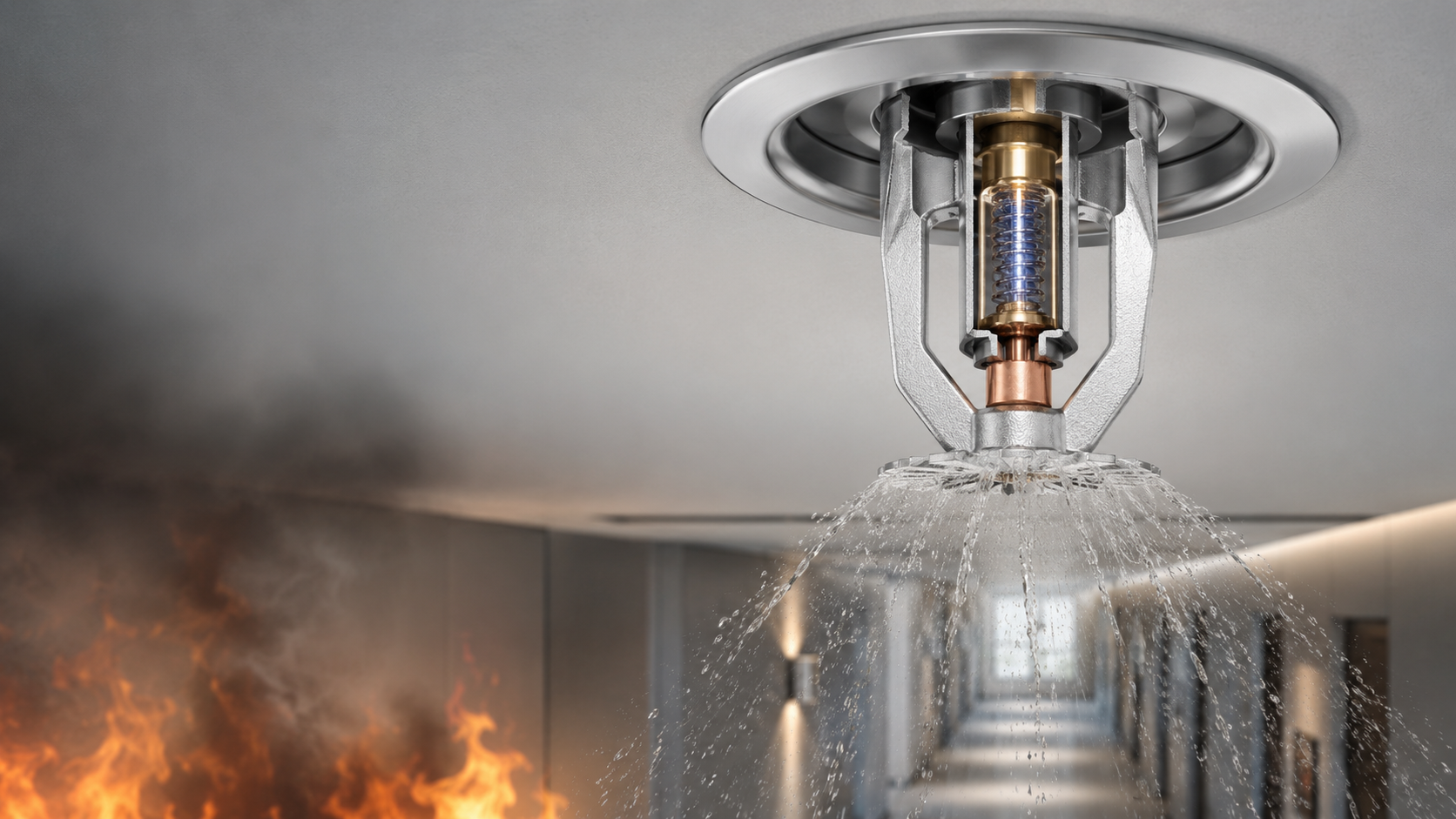

1. Автоматические пожарные спринклеры

Одно из самых прямых применений никелида титана — тепловой привод для пожарного спринклера.

В обычных спринклерах часто используются стеклянные колбы или плавкие замки. Они разрушаются при заданной температуре и открывают подачу воды. Нитинол может выполнять ту же функцию иначе: при нагреве он меняет форму и механически открывает клапан.

В патентных решениях описаны автоматические спринклеры, где исполнительный элемент сделан из сплава с памятью формы. При достижении заданной температуры элемент срабатывает и открывает подачу огнетушащей среды.

Зачем это нужно

• Срабатывание при заранее заданной температуре
• Меньше хрупких элементов по сравнению со стеклянной колбой
• Компактный привод
• Возможность точной настройки температуры срабатывания
• Потенциально меньше случайных механических повреждений

В другом патенте описан температурно-активируемый клапан спринклера с элементом из сплава с памятью формы: при нагреве элемент расширяется, ломает удерживающий болт и открывает клапан. В описании подчёркивается, что такая конструкция имеет меньше движущихся частей и менее чувствительна к случайному разрушению, чем традиционные решения.

Нитинол здесь работает как пассивный термодатчик и привод одновременно. Ему не нужен внешний сигнал: температура пожара сама запускает механизм.

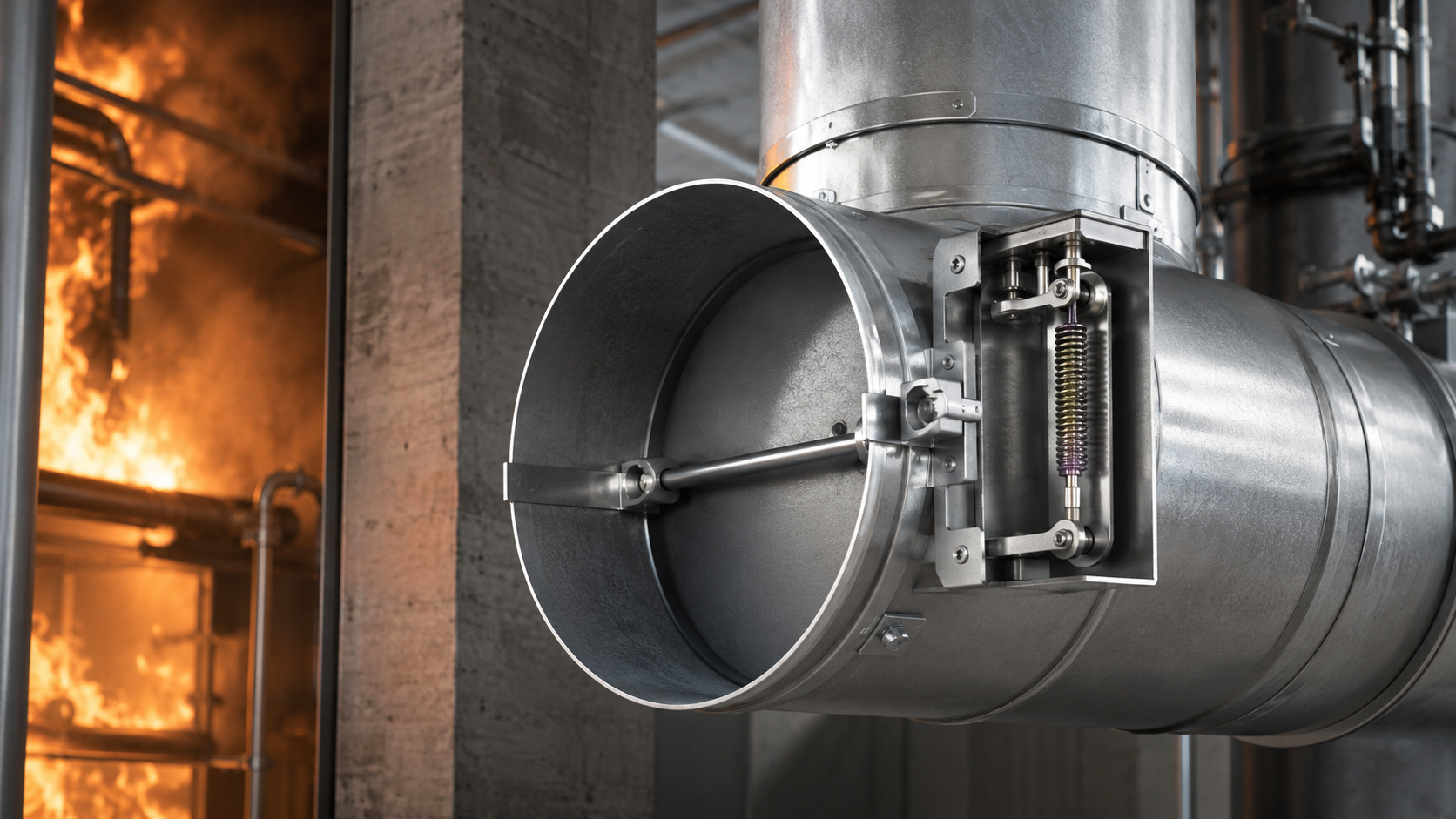

2. Противопожарные клапаны, заслонки и отсекатели

В системах пожарной безопасности есть много узлов, которые должны автоматически менять положение при пожаре.

• Противопожарные клапаны вентиляции
• Дымовые заслонки
• Отсекатели подачи воздуха
• Аварийные запорные элементы
• Клапаны технологических линий
• Заслонки в системах дымоудаления

Нитинол может использоваться как термопривод, который при нагреве переводит заслонку или клапан в безопасное положение.

Где это полезно

Вентиляция и дымоудаление. При пожаре важно отсечь распространение дыма и огня по вентиляционным каналам. Нитиноловый элемент может быть встроен в механизм фиксации или освобождения заслонки.

Промышленные объекты. На производствах с горючими веществами клапаны должны быстро закрываться при пожаре. Для пневматических систем существуют решения, где сплав с памятью формы реагирует на температуру окружающей среды и запускает отключение без внешнего питания или сигнала.

Локальные аварийные узлы. Нитинол удобен там, где нежелательна зависимость от электрики: пожар может повредить кабели, питание или систему управления, а механический термоэлемент продолжит работать.

В отличие от электронного датчика, нитинол не просто “видит” температуру. Он сразу создаёт механическое усилие.

3. Защитная одежда пожарных

Одно из самых интересных применений — умная теплозащитная одежда.

Проблема пожарной формы: между слоями ткани нужен воздушный зазор. Воздух плохо проводит тепло и работает как теплоизоляция. Но если сделать костюм постоянно слишком объёмным, он станет тяжёлым, неудобным и будет мешать движению.

Нитинол решает это иначе: в нормальных условиях костюм остаётся компактным, а при сильном нагреве элементы из NiTi раздвигают слои ткани и создают дополнительную воздушную прослойку.

Как работает

• В костюм встраиваются нитиноловые пружины, проволока или тканые элементы
• При обычной температуре они находятся в компактном состоянии
• При воздействии высокой температуры нитинол срабатывает
• Слои одежды расходятся
• Между ними появляется воздушный зазор
• Тепловой поток к телу снижается

Исследование по применению SMA-пружин в многослойной защитной ткани показало, что при срабатывании пружин слои одежды разделяются и образуют регулируемый воздушный зазор, повышая теплозащиту.

Для чего это нужно пожарному

Такой принцип полезен при кратковременном контакте с раскалёнными поверхностями, тепловом ударе, работе рядом с открытым пламенем, спасательных операциях в задымлённых помещениях, защите рук, плеч, груди и спины.

• Перчатки пожарных
• Рукава
• Плечевые зоны
• Грудная часть
• Спина
• Колени
• Защитные костюмы для аварийно-спасательных работ

4. Термочувствительные защёлки и аварийные расцепители

В пожаробезопасности часто нужны механизмы, которые должны сработать автоматически при перегреве.

• Отпустить фиксатор
• Закрыть заслонку
• Открыть клапан
• Включить механический привод
• Сбросить стопор
• Разблокировать защитный экран
• Активировать огнетушащий модуль

Нитинол подходит для таких задач, потому что может быть заранее “обучен” на нужное движение.

Пример логики

Нитиноловая проволока удерживает или, наоборот, освобождает маленький механизм. При достижении температуры срабатывания она сокращается, изгибается или меняет форму. За счёт этого защёлка открывается, пружина освобождается, клапан закрывается или включается пожарный модуль.

Почему это удобно

• Не нужен электропривод
• Не нужен мотор
• Не нужна батарея
• Мало деталей
• Компактный размер
• Можно встроить в маленький узел
• Работает локально — прямо в зоне нагрева

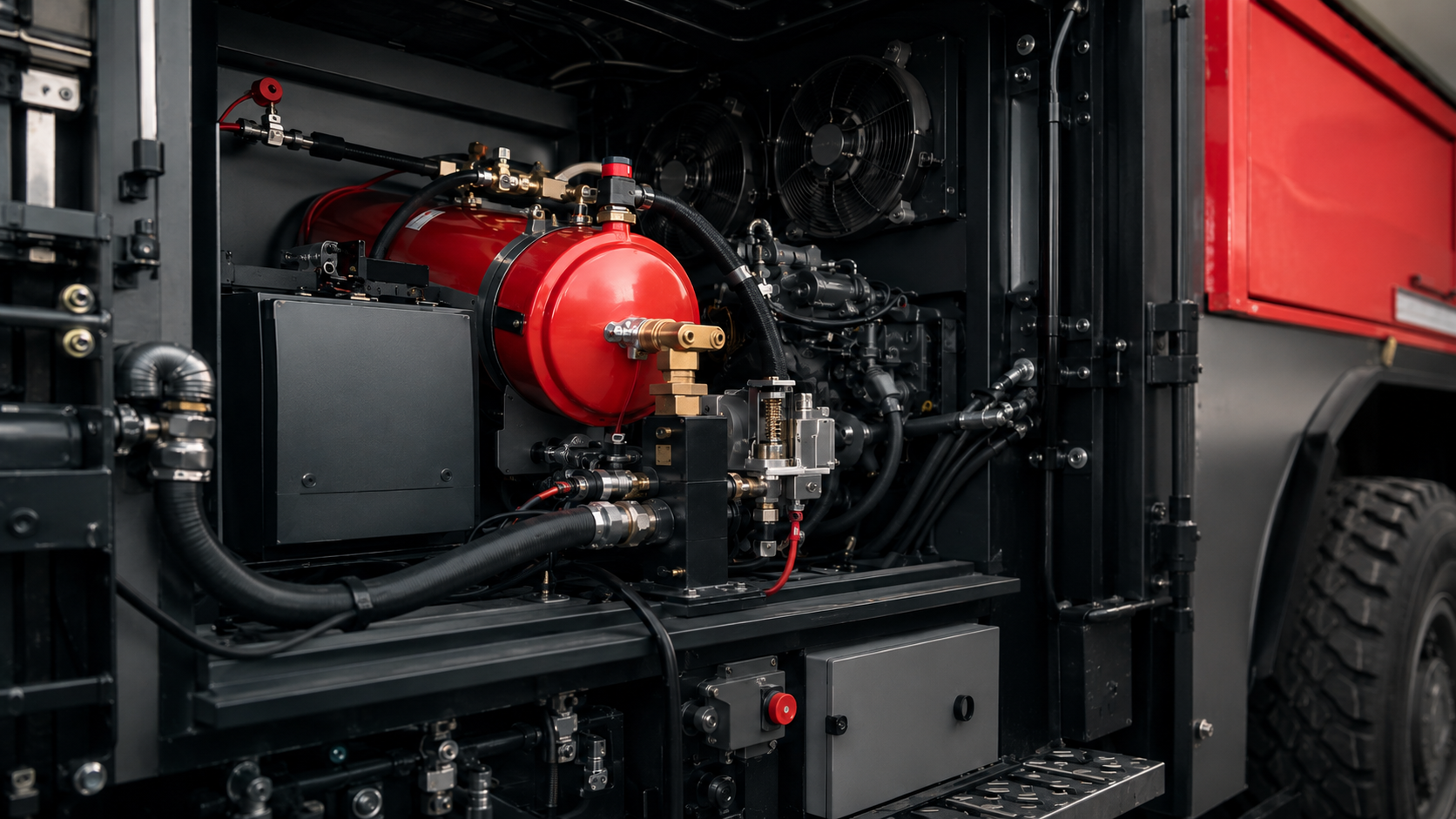

5. Системы пожаротушения спецтехники

В спецтехнике пожарная безопасность критична, потому что техника часто работает в тяжёлых условиях: вибрация, грязь, удары, высокая температура, гидравлика, топливо, масло, аккумуляторы.

• Пожарные автомобили
• Аварийно-спасательные машины
• Бронетехника
• Карьерная техника
• Лесопожарная техника
• Аэродромная пожарная техника
• Робототехнические платформы
• Подземная и шахтная техника
• Спецмашины для нефтегазовых объектов

Возможные элементы

Термозапуск огнетушащего модуля. NiTi-элемент может сработать при перегреве моторного отсека, аккумуляторного блока или гидравлического узла.

Аварийное закрытие подачи топлива. При пожаре нитиноловый привод может закрыть механический клапан или освободить пружинный запорный механизм.

Отсекание вентиляции. В моторных и технических отсеках можно автоматически закрывать воздухозабор или вентиляционный канал, чтобы ограничить приток кислорода.

Разблокировка крышки или панели. В некоторых системах нужно быстро открыть доступ для выпуска аэрозоля, порошка, газа или пены. Нитинол может быть частью механизма освобождения.

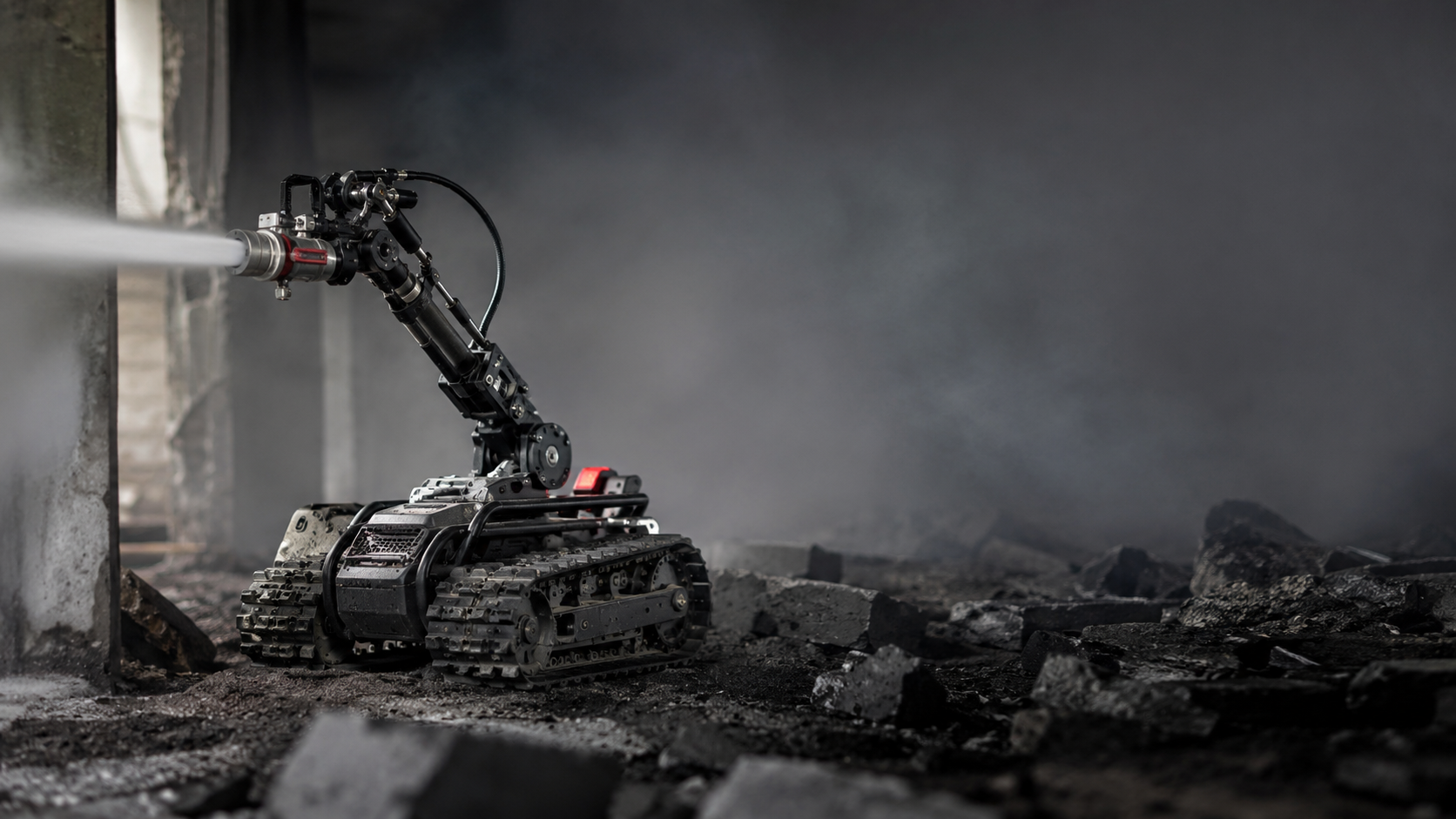

6. Пожарные роботы и дистанционная спецтехника

В роботах и малогабаритной спецтехнике нитинол интересен как лёгкий и компактный привод.

Университетские исследования по SMA-актуаторам подчёркивают, что термоактивируемые сплавы с памятью формы, включая NiTi, могут работать как компактные, бесшумные и безредукторные приводы, совмещая свойства датчика и исполнительного элемента.

• Малые захваты
• Фиксаторы и защёлки
• Микроклапаны
• Раскрывающиеся элементы
• Защитные крышки
• Механизмы сброса
• Компактные манипуляторы
• Автономные аварийные узлы

В робототехнике важны вес, габариты и отказоустойчивость. Нитиноловая проволока или пружина может заменить маленький электромотор, редуктор, соленоид или пневмоцилиндр.

Ограничение: для быстрых многократных движений нитинол не всегда идеален: ему нужно время на нагрев и охлаждение. Поэтому он лучше подходит для редких, аварийных, фиксирующих или защитных действий, а не для высокоскоростной механики.

7. Защита оборудования от перегрева

Нитинол можно использовать как материал для механической тепловой защиты.

• Открытие вентиляционного окна при перегреве
• Закрытие защитной шторки
• Отвод горячего элемента
• Переключение теплового контура
• Выпуск давления
• Активация теплоотвода
• Изменение положения экрана
• Раскрытие радиатора или теплоотражателя

Такая механика особенно полезна в спецтехнике, где электронные датчики могут выйти из строя из-за удара, влаги, грязи, вибрации или высокой температуры.

Например, в аккумуляторном отсеке спецмашины при перегреве батареи NiTi-элемент может механически открыть канал сброса газа или активировать автономный модуль тушения. Это не заменяет полноценную систему BMS, но может быть дополнительным независимым уровнем безопасности.

8. Демпферы и виброзащита спецтехники

Нитинол обладает не только памятью формы, но и способностью поглощать энергию деформации. За счёт сверхэластичности и гистерезиса NiTi может работать как демпфирующий материал.

В исследованиях по NiTi-демпферам отмечается, что проволочные SMA-демпферы способны рассеивать энергию при растяжении, сжатии и кручении.

Где это может применяться

• Крепления приборов
• Защита датчиков
• Виброизоляция электронных блоков
• Крепления камер и тепловизоров
• Подвесы оборудования
• Элементы защиты от ударов
• Крепления трубок и кабелей
• Робототехнические платформы

Это актуально для пожарных автомобилей, спасательных машин, инженерной техники, бронемашин, лесопожарной техники, беспилотных наземных платформ, аварийных роботов, техники для шахт и тоннелей.

9. Самораскрывающиеся и самофиксирующиеся конструкции

В пожарной и спасательной технике часто нужны устройства, которые должны быстро раскрыться или зафиксироваться.

• Складные опоры
• Аварийные фиксаторы
• Раскладные экраны
• Тепловые щиты
• Удерживающие скобы
• Защитные кожухи
• Элементы спасательного инструмента
• Компактные антенны и датчики

Нитинол может использоваться в деталях, которые хранятся в компактной форме, а при нагреве или электрическом импульсе принимают рабочее положение.

Например, защитная панель на роботе-пожарном находится сложенной. При перегреве нитиноловые элементы раскрывают экран и защищают электронику от теплового потока.

Нитиноловый элемент может быть одновременно пружиной, датчиком температуры, приводом, фиксатором и предохранителем.

10. Спецодежда для промышленных аварий

Кроме пожарных костюмов, нитинол может применяться в защитной одежде для металлургов, спасателей, работников химических производств, персонала нефтегазовых объектов, аварийных бригад и специалистов, работающих рядом с печами, котлами и горячими трубопроводами.

Основные зоны применения

• Перчатки
• Нарукавники
• Защитные куртки
• Капюшоны
• Костюмы для кратковременного теплового воздействия
• Защита суставных зон
• Защитные прокладки

Что даёт NiTi

• Автоматическое увеличение воздушного зазора
• Локальная защита при сильном нагреве
• Адаптация одежды к тепловой среде
• Повышение времени до опасного нагрева внутреннего слоя

11. Автономные пожарные датчики-механизмы

Нитинол можно использовать не только в качестве датчика температуры, но и как датчик с механическим выходом. Обычный датчик выдаёт сигнал. Нитинол сразу выполняет действие.

• Нажать механическую кнопку
• Замкнуть или разомкнуть контакт
• Освободить пружину
• Открыть клапан
• Закрыть заслонку
• Активировать пиропатрон или механический пусковой узел
• Снять блокировку

Такой элемент может работать как резервный аварийный механизм в дополнение к электронике.

12. Применение в пожарной безопасности промышленных объектов

На промышленных объектах нитинол наиболее полезен там, где нужно автономное срабатывание при пожаре.

Возможные зоны

• Склады ЛВЖ и ГЖ
• Нефтегазовые объекты
• Компрессорные станции
• Химические производства
• Лакокрасочные производства
• Цеха с пневматикой
• Котельные
• Энергетические установки
• Машинные отделения
• Вентиляционные камеры
• Кабельные тоннели

Реалистичные изделия

• Термозапорные клапаны
• Пожарные отсекатели
• Аварийные пневмоклапаны
• Приводы заслонок
• Автономные выключатели
• Фиксаторы противопожарных дверец
• Термозапуск модулей тушения
